Сопло — один из главных элементов системы безвоздушного распыления. Именно оно определяет, каким будет факел, сколько материала выйдет из пистолета за единицу времени и какую толщину слоя получит поверхность. Даже хороший окрасочный аппарат не даст стабильного результата, если сопло подобрано неправильно: факел может быть слишком узким или слишком широким, материал будет ложиться с перерасходом, появятся полосы, непрокрасы, шагрень или нестабильная толщина покрытия.
Компания Graco выпускает широкую линейку сопел для разных задач: от финишной отделки на низком давлении до нанесения дорожной разметки, фасадных красок, огнезащитных составов, гидроизоляции, эпоксидов, мастик и других высоковязких материалов. Чтобы правильно подобрать сопло Graco, нужно учитывать не только размер отверстия, но и тип материала, требуемую ширину факела, рабочее давление, производительность аппарата и назначение серии сопел.
Почему выбор сопла так важен
В безвоздушном распылении материал подаётся к пистолету под высоким давлением и выходит через небольшое отверстие сопла. В этот момент поток материала раскрывается в факел и распределяется по поверхности. Сопло фактически задаёт геометрию нанесения: ширину полосы, расход материала и характер распыления.
Если отверстие слишком маленькое для материала, сопло может забиваться, факел будет нестабильным, а аппарат будет работать с повышенной нагрузкой. Если отверстие слишком большое, материал может выходить с избытком, образовывать потёки, перерасход и чрезмерную толщину слоя. Если факел выбран слишком широкий, материал распределится тоньше. Если слишком узкий — работа замедлится, а риск полос и неравномерности возрастёт.
Поэтому подбор сопла нельзя сводить к выбору «самого популярного размера». Одно и то же сопло может хорошо работать на одной задаче и быть совершенно неподходящим для другой.
Как читать маркировку сопла Graco

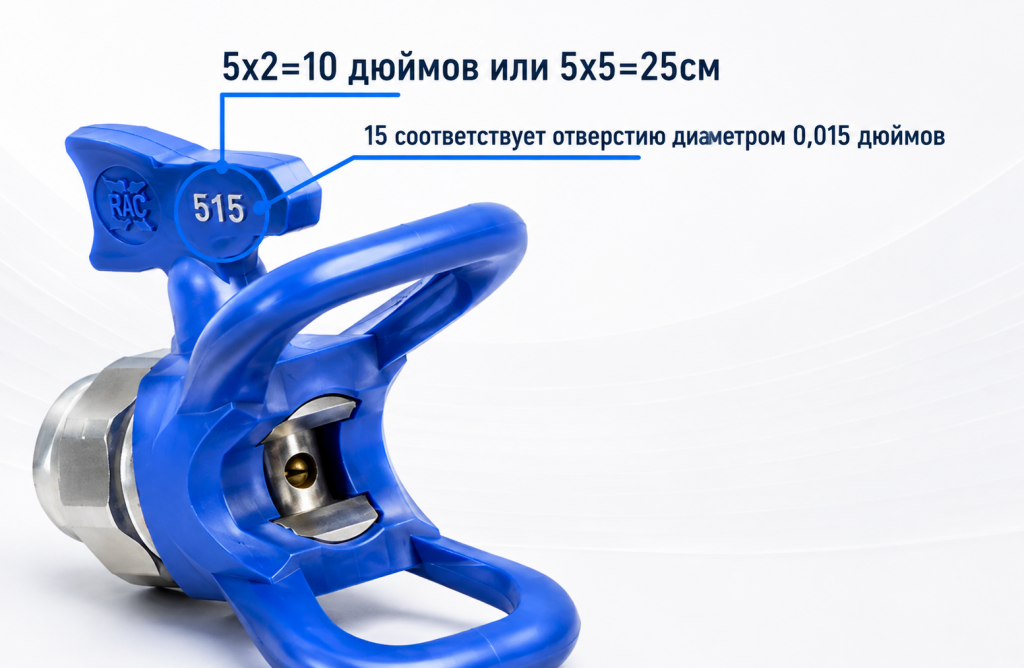

Большинство сопел для безвоздушного распыления имеют трёхзначную маркировку. Например, 515, 517, 317 или 521. Эти цифры показывают два ключевых параметра: ширину факела и диаметр выходного отверстия.

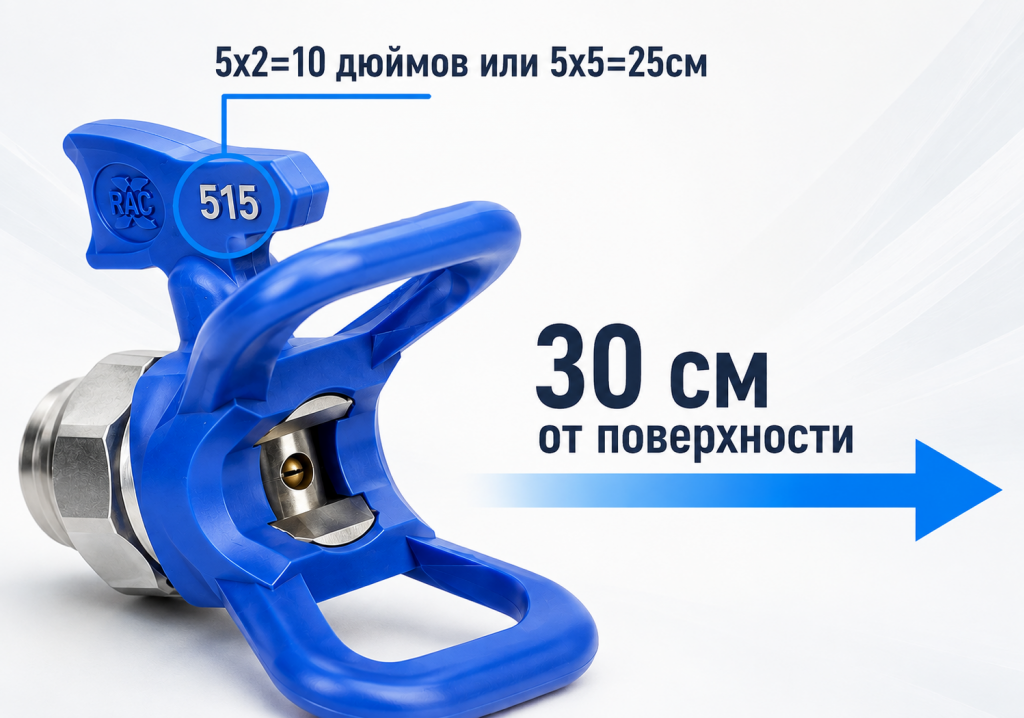

Первая цифра отвечает за ширину факела. Если умножить её на два, можно получить примерную ширину факела в дюймах на расстоянии около 30 см от поверхности. Например, сопло 515 формирует факел примерно 10 дюймов, то есть около 25 см. Сопло 317 даёт факел около 6 дюймов, то есть примерно 15 см.
Две последние цифры показывают диаметр отверстия сопла в тысячных долях дюйма. У сопла 515 отверстие составляет 0,015 дюйма. У сопла 517 — 0,017 дюйма. Именно размер отверстия влияет на расход материала и на то, с какой вязкостью покрытия сопло сможет работать.
Важно понимать связь между шириной факела и толщиной слоя. Например, сопла 517 и 317 могут иметь одинаковое отверстие 0,017 дюйма, но разную ширину факела. Через оба сопла выходит сопоставимый объём материала, но сопло 517 распределяет его по более широкой полосе, а сопло 317 — по более узкой. Поэтому при одинаковом отверстии более широкий факел даст более тонкий слой, а более узкий — более насыщенное нанесение на меньшей площади.
Подбор сопла по вязкости материала
Первый практический критерий выбора — вязкость материала. Чем более жидкий материал наносится, тем меньше может быть отверстие сопла. Чем материал гуще, тем больший размер отверстия потребуется для стабильной подачи и нормального факела.
Для ориентировочного подбора можно использовать следующие диапазоны:
- лаки, морилки и материалы низкой вязкости — примерно 0,007–0,011";
- масляные краски, ПФ, ГФ и материалы средней вязкости — примерно 0,011–0,015";
- фасадные краски и составы для антикоррозионной защиты — примерно 0,015–0,019";
- огнезащитные, гидроизоляционные и другие материалы высокой вязкости — примерно 0,019–0,031";
- пастообразные и сверхвязкие материалы — примерно от 0,031" до 0,071" и выше.
Эти диапазоны нужно рассматривать как ориентир, а не как универсальное правило. Многие производители лакокрасочных материалов указывают рекомендуемый размер сопла в технической документации или на упаковке. Если такие рекомендации есть, начинать подбор лучше именно с них.
Почему нужно учитывать производительность аппарата
Сопло должно соответствовать не только материалу, но и возможностям окрасочного аппарата. Если поставить слишком большое сопло на аппарат с недостаточной производительностью, насос может не удерживать стабильное давление, факел начнёт проседать, а качество распыления ухудшится.
Это особенно важно при работе с густыми покрытиями и большими отверстиями. Для финишных красок, грунтов и эмалей может быть достаточно одного класса оборудования, а для шпатлёвок, мастик, огнезащитных и гидроизоляционных составов требуется более мощный аппарат. Поэтому при выборе сопла нужно сверять максимальный размер сопла, который поддерживает конкретная модель распылителя.
Если в работе используется несколько пистолетов одновременно, требования к аппарату возрастают. В этом случае суммарный расход через все сопла должен соответствовать производительности насоса. Иначе давление будет нестабильным, а качество нанесения на каждом пистолете снизится.

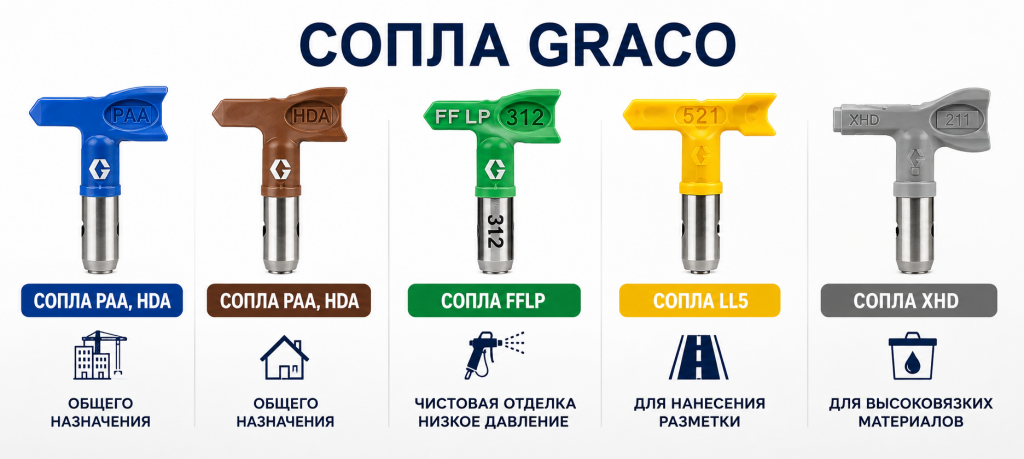

Цветовая система сопел Graco
У Graco применяется цветовое обозначение серий сопел. Это помогает быстрее ориентироваться в назначении и не путать сопла для финишной отделки, общестроительных работ, разметки и тяжёлых материалов.
Синие сопла серий PAA и HDA относятся к соплам общего назначения. Их используют для грунтов, эмалей, акриловых материалов и других распространённых покрытий. Это универсальное решение для широкого круга малярных и общестроительных задач.
Зелёные сопла FFLP и LP предназначены для чистовой отделки и работы на низком давлении. Они обеспечивают хорошую атомизацию, более мягкий факел и качественное распыление при меньшем давлении. Такие сопла часто выбирают для финишных покрытий, где важны гладкость поверхности, аккуратный факел и снижение избыточного распыла.
Жёлтые сопла LL5 применяются для нанесения разметки. Их задача — формировать чёткие линии с выраженными краями, например при нанесении дорожной разметки или разметки на бетонных и металлических основаниях. Они отличаются от стандартных сопел тем, что ориентированы именно на контрастную и стабильную линию.
Серые сопла XHD предназначены для тяжёлых условий эксплуатации и высоковязких материалов. Их используют для шпатлёвок, огнезащитных составов, эпоксидов, битумных материалов, мастик и других густых покрытий, которым требуется повышенное давление и высокая пропускная способность. В линейке Graco такие сопла рассчитаны на работу в более жёстких режимах, в том числе при высоком рабочем давлении.
Сопла общего назначения
Сопла общего назначения применяются там, где нужно наносить грунты, эмали, акриловые краски, фасадные покрытия и другие материалы стандартной или средней вязкости. Для таких задач важно подобрать баланс между шириной факела и расходом материала.
Если нужно окрашивать большие плоскости, обычно выбирают более широкий факел. Он позволяет быстрее закрывать поверхность и уменьшает количество проходов. Если работа выполняется на узких участках, сложных элементах, металлических конструкциях или деталях, лучше использовать более узкий факел, чтобы точнее контролировать нанесение и снизить перерасход.
При подборе сопла общего назначения нужно учитывать требуемую толщину покрытия. Одно и то же отверстие при разной ширине факела даст разную плотность нанесения. Поэтому выбор должен опираться не только на материал, но и на геометрию поверхности.
Сопла FFLP и LP для финишной отделки
Сопла FFLP и LP относятся к наиболее популярным сериям Graco для чистовой отделки. Их главное преимущество — возможность получать качественный факел при более низком давлении. Это помогает снизить избыточное распыление, уменьшить расход материала и сделать процесс нанесения более контролируемым.
Для финишной отделки важно, чтобы материал ложился ровно, без грубого напыла и выраженной шагрени. Низкое давление при сохранении хорошей формы факела помогает добиться более аккуратного покрытия, особенно при работе с интерьерными красками, эмалями и другими материалами, где важен внешний вид поверхности.
Дополнительное преимущество низкого давления — меньшая нагрузка на сопло и насос аппарата. Чем ниже давление при сохранении качественного распыления, тем меньше износ оборудования и расходников. Поэтому при настройке аппарата рекомендуется снижать давление до минимального уровня, при котором факел остаётся правильным и равномерным.
Сопла XHD для тяжёлых материалов
Сопла XHD применяются для материалов, которые сложно распылять через стандартные сопла. Это густые, вязкие, наполненные или тяжёлые покрытия: шпатлёвки, огнезащитные составы, гидроизоляционные материалы, эпоксиды, битумные смолы, мастики и другие составы, требующие высокого давления и большого проходного сечения.
Для таких материалов важно не только отверстие сопла, но и класс оборудования. Аппарат должен быть способен развивать и поддерживать давление, необходимое для распыления густого материала. Если насос слабый, установка большого сопла не решит задачу: факел будет нестабильным, материал может выходить неравномерно, а нагрузка на оборудование возрастёт.
Серые сопла XHD используются именно там, где обычные финишные или общестроительные сопла не рассчитаны на рабочие условия. Их выбирают не для универсальной покраски, а под конкретные тяжёлые материалы и промышленные задачи.
Сопла LL5 для разметки
Жёлтые сопла LL5 предназначены для нанесения разметки. Их задача отличается от стандартной окраски поверхности. При разметке важно получить не просто равномерное покрытие, а чёткую линию с контрастными краями и стабильной шириной.
Такие сопла применяются для дорожной разметки, разметки парковок, производственных зон, бетонных и металлических оснований. В отличие от обычных сопел, они рассчитаны на формирование линии, а не на перекрытие больших плоскостей равномерными проходами.
Если использовать стандартное сопло для разметки, край линии может получиться менее чётким. Поэтому для таких задач лучше выбирать специализированную серию, предназначенную именно для линейного нанесения.
Реверсивные сопла Reverse-A-Clean
Реверсивные сопла Reverse-A-Clean удобны тем, что позволяют быстро устранять засоры. Если сопло забилось, его можно повернуть на 180 градусов в положение очистки, кратковременно запустить распыление и удалить засор. После этого сопло возвращается в рабочее положение.
Такая конструкция особенно полезна при работе на объекте, где остановки из-за засоров замедляют процесс. Реверсивное сопло позволяет не разбирать пистолет и не снимать соплодержатель каждый раз, когда в отверстие попадает частица материала или загрязнение.
Поэтому Reverse-A-Clean можно рассматривать как универсальное и практичное решение для большинства задач безвоздушного распыления. В линейке доступны разные размеры, что позволяет подобрать сопло под материал, ширину факела и требуемую производительность.
Почему сопла изнашиваются
Даже качественные сопла Graco из прочного карбида вольфрама изнашиваются при нормальной эксплуатации. Через отверстие под давлением постоянно проходит материал, а многие покрытия содержат абразивные компоненты. Со временем отверстие сопла увеличивается, факел теряет правильную форму, а расход материала возрастает.
Изношенное сопло может выглядеть рабочим, но фактически уже давать перерасход краски и ухудшение качества покрытия. Факел становится менее чётким, края меняются, материал распределяется не так, как должен. В результате мастер тратит больше материала и времени, а качество нанесения снижается.
Своевременная замена сопла — это не лишняя трата, а способ сохранить стабильное качество и контролировать расход. Если работать изношенным соплом, дополнительные расходы на краску и переделки могут оказаться выше стоимости нового расходника.
Давление нужно подбирать, а не завышать
Правильная настройка давления напрямую связана с ресурсом сопла и качеством покрытия. Не стоит автоматически работать на максимально возможном давлении. Давление нужно уменьшать до минимального уровня, при котором факел остаётся правильным, равномерным и полностью раскрытым.
Слишком высокое давление увеличивает избыточное распыление, расход материала, нагрузку на насос и износ сопла. При этом качество не всегда становится лучше. В ряде случаев чрезмерное давление даёт более грубый распыл, больше тумана и больше потерь материала.
Сопла низкого давления, такие как FFLP и LP, как раз позволяют получать качественный факел при меньшем давлении. Это особенно важно при финишной отделке, где требуется аккуратное нанесение и контролируемый перенос материала на поверхность.
Как практически подобрать сопло Graco
Практический подбор начинается с материала. Сначала нужно посмотреть техническую карту покрытия и определить рекомендуемый диапазон сопел. Затем следует проверить, поддерживает ли окрасочный аппарат выбранный размер. После этого выбирают ширину факела с учётом поверхности: для больших плоскостей — шире, для узких участков и деталей — уже.
Следующий шаг — выбор серии. Для общестроительных задач подходят сопла общего назначения. Для финишной отделки лучше рассматривать зелёные FFLP или LP. Для разметки нужны LL5. Для высоковязких и тяжёлых материалов — XHD. После установки сопла давление настраивают не по максимуму, а по факелу: оно должно быть достаточным для равномерного распыления, но не избыточным.
Если факел не раскрывается, появляются полосы, материал ложится неравномерно или сопло часто забивается, нужно проверить не только давление, но и вязкость материала, фильтр, состояние сопла, чистоту системы и соответствие аппарата выбранному размеру.
Итог
Подбор сопла Graco начинается с понимания задачи. Нужно учитывать материал, его вязкость, рекомендуемый размер отверстия, ширину факела, тип поверхности, производительность аппарата, рабочее давление и серию сопла. Одна маркировка не отвечает на все вопросы: сопло 515, 517 или 317 нужно выбирать не по популярности, а по тому, какой слой и на какой поверхности требуется получить.
Цветовая система Graco помогает быстро ориентироваться в назначении сопел. Синие и коричневые сопла применяются для общестроительных задач, зелёные FFLP и LP — для финишной отделки на низком давлении, жёлтые LL5 — для разметки, серые XHD — для тяжёлых и высоковязких материалов.
Правильно подобранное сопло обеспечивает стабильный факел, контролируемый расход материала, нужную толщину слоя и качественное покрытие. Неправильно подобранное или изношенное сопло, наоборот, приводит к перерасходу, нестабильному распылению и лишней нагрузке на аппарат. Поэтому сопло Graco нужно рассматривать не как мелкий расходник, а как ключевой элемент всей системы безвоздушного нанесения.
